鑄件致命缺陷——裂紋，如何避免？
發布時間： 2019-05-28 來源：洛陽順祥機械有限公司 點擊：1572

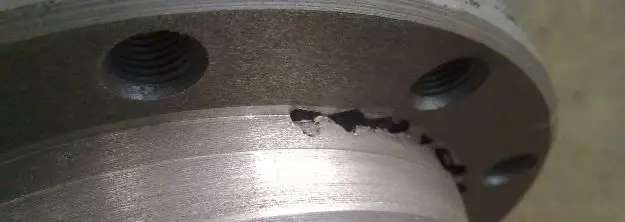

鑄件裂紋可以說是鑄件致命的缺陷之一，
一旦出現裂紋，
輕則費力修補，重則徹底報廢！
而要想避免裂紋，
***關鍵的還是要對裂紋形成的原因了如指掌，
這樣才能從根本上杜絕！
鑄件裂紋主要分為兩類，熱裂和冷裂！

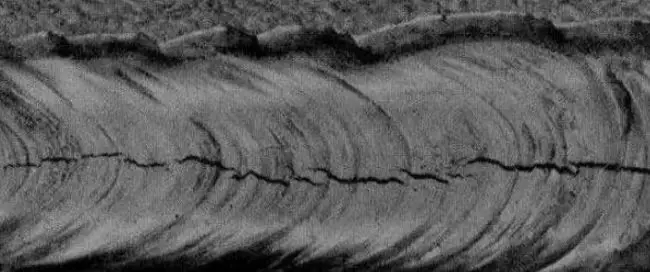

熱裂

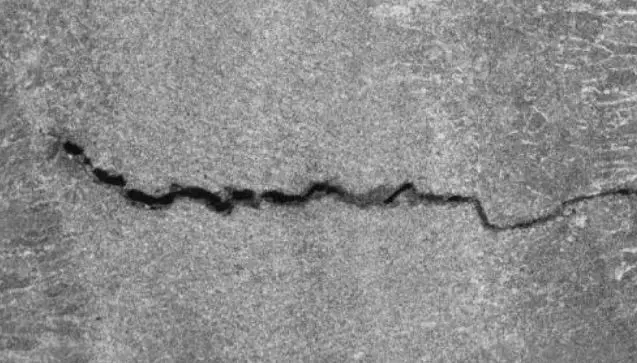

熱裂是裂紋外形彎彎曲曲，斷口很不規則呈藕斷絲連狀，而且表面較寬，越到里面越窄，屬熱裂其機理是：鋼水注入型腔后開始冷凝，當結晶骨架已經形成并開始線收縮后，由于此時內部鋼水并未完成凝固成固態使收縮受阻，鑄件中就會產生應力或塑性變形，當它們超過在此高溫下的材質強度極限時，鑄件就會開裂。
熱裂紋形成原因
形成熱裂紋的理論原因和實際原因很多，但根本原因是鑄件的凝固方式和凝固時期鑄件的熱應力和收縮應力。
熱裂紋產生的原因體現在工藝和鑄件結構方面其中有：鑄件壁厚不均勻，內角太小；搭接部位分叉太多，鑄件外框、肋板等阻礙鑄件正常收縮；澆冒口系統阻礙鑄件正常收縮，如澆冒口靠近箱帶或澆冒口之間型砂強度很高，***了鑄件的自由收縮；冒口太小或太大；合金線收縮率太大；合金中低熔點相形成元素超標，鑄鋼鑄鐵中硫、磷含量高；鑄件開箱落砂過早，冷卻過快。
熱裂紋4招解決
1、改善鑄件結構
壁厚力求均勻，轉角處應作出過渡圓角，減少應力集中現象。輪類鑄件的輪輻必要時可做成彎曲狀。
2、提高合金材料的熔煉質量
采用精煉和除氣工藝去除金屬液中的氧化夾雜和氣體等。控制有害雜質的含量，采用合理的熔煉工藝，防止產生冷裂紋。
3、采用正確的鑄造工藝措施
使鑄件實現同時凝固不僅有利于防止熱裂紋，也有助于防止冷裂紋。合理設置澆冒口的位置和尺寸，使鑄件各部分的冷卻速度盡量均勻一致，減少冷裂紋傾向。
4、時效熱處理
鑄造應力大的鑄件應及時進行時效熱處理，避免過大的殘余應力使鑄件產生冷裂紋。必要時，鑄件在切割澆冒口或焊補后，還要進行一次時效熱處理。
冷裂
冷裂紋是鑄件凝固后冷卻到彈性狀態時，因局部鑄造應力大于合金極限強度而引起的開裂。冷裂紋總是發生在冷卻過程中承受拉應力的部位，特別是拉應力集中的部位。冷裂紋與熱裂紋不同，冷裂紋往往穿晶擴展到整個截面，外形呈寬度均勻細長的直線或折線狀，冷裂紋的斷口表面子凈有金屬光澤或呈輕度氧化色，裂紋走向平滑，而非沿晶界發生。這與熱裂紋有顯著的不同。冷裂紋檢驗用肉眼可見，可根據其宏觀形貌及穿晶擴展的微觀特征，與熱裂紋區別。
冷裂紋產生的主要原因有以下幾方面：
1、鑄件結構
鑄件壁厚不均勻，促使鑄件產生鑄造應力，有時會產生冷裂紋類缺陷。剛性結構的鑄件，由于其結構的阻礙，容易產生熱應力，從而使鑄件產生冷裂紋。
2、澆冒口系統設計不合理
對于壁厚不均勻的鑄件，如果內澆口設置在鑄件的壁厚部分時，將使鑄件厚壁部分的冷卻速度更加緩慢，導致或加劇鑄件各部分冷卻速度的差別，增大鑄造的熱應力，促使鑄件產生冷裂紋。澆冒口設置不當，直接阻礙鑄件收縮，也促使鑄件產生冷裂紋。
3、合金材料的化學成分不合格
鋼中含碳量和其他合金元素含量偏高使鑄件容易發生冷裂紋。韌性合金材料不易產生冷裂紋，脆性合金材料易產生冷裂紋。
4、控制開箱時間
鑄件開箱過早，落砂溫度過高，在清砂時受到碰撞、擠壓都會引起鑄件開裂。
- 上一篇：鑄造模具的五種缺陷及防治辦法！
