欧美综合色综合97婷婷_激情四射做爱视频_一级Aa免费视频_国产三级A片亚洲av图_欧美成人色情一区_日韩乱码在线成人AAA网站_精品日本在线日本性免费_亚洲欧美一区三区情

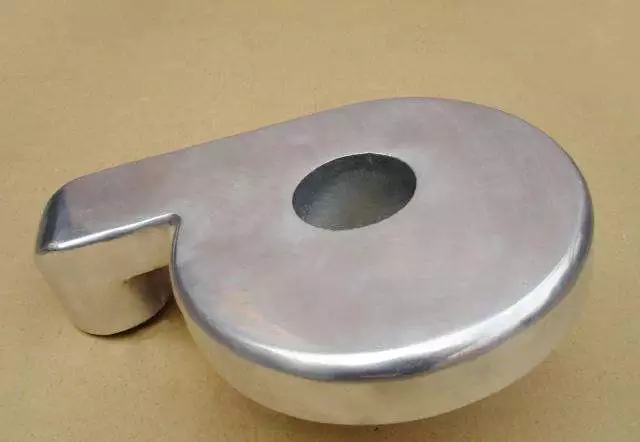

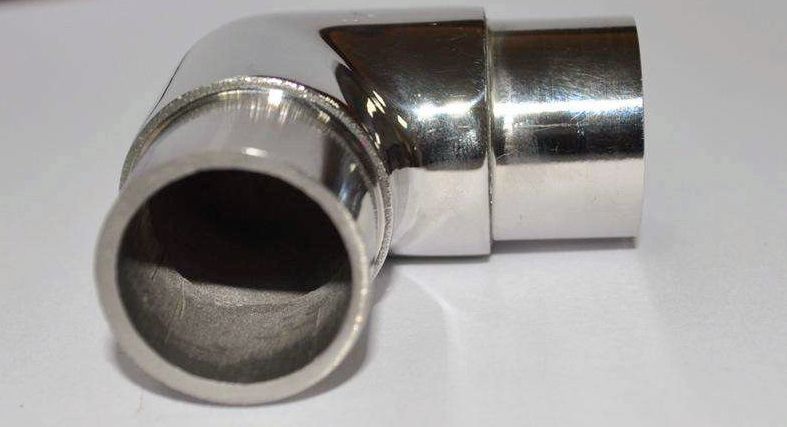

鑄件表面的光潔程度，能間接反應出鑄造工藝的成熟程度，也能從某種程度上反映出鑄件質量的好壞。大家都喜歡表面光潔度好的鑄件，今天就來和大家探討一下怎樣可以提高鑄件的光潔度！

比如型砂的形狀，分為圓形方形和三角形，差的是三角形，縫隙特別大（如果是樹脂砂造型，還會增加樹脂的加入量，當然也會同時增加發氣量，如果排氣不好就容易形成氣孔），好的是圓形砂。如果是煤粉砂，砂的配比（砂子的強度和濕度）對外觀的影響也很大。

如果鑄件的化學成分配比失調，比如錳低，容易產生疏松，表面材質粗大。

如果澆鑄系統不合理，也容易造成鑄件疏松，嚴重的會發生鑄件澆不到的情況，做不成完整的鑄件。憋渣系統不合理會使渣質進入型腔產生渣眼。

如果鐵水中的渣質沒有清理干凈或者澆鑄時沒有擋住渣質，使渣跑到型腔里，那必然會出現渣眼。

由于馬虎大意，合箱時砂子沒有清理干凈或者掉進砂子，造型是砂子沒有橦實，或是砂子配比不合理，砂子強度不夠，鑄件就會產生砂眼。

會使鑄件產生裂紋在生產或指導生產時，這都是必須要注意的事項，才能保證鑄件的質量。

汽油(120#)洗刷壓縮空氣吹干→噴砂→壓縮空氣吹凈砂粒→裝掛→弱腐蝕→流動冷水沖洗→電鍍鋅或硬鉻。

w(硫酸)=5%～10%，室溫，5～10s。

當工件因精度或表面光潔度特殊要求而不允許采取噴砂處理時，只能采取浸蝕、洗刷的方法凈化表面。

①汽油洗刷(120#)。油多的工件或汽油用臟時洗后要用潔凈的120#汽油再洗刷一遍。②壓縮空氣吹干。

③浸蝕。w(鹽酸)=15%,w(氫氟酸)=5%,室溫,銹跡除凈為止。若銹跡過多、氧化皮過厚則應先用機械法刮去。浸蝕時間不宜過長，否則容易造成基體滲氫，而且使表面游離碳裸露過多，導致局部或全部鍍不上鍍層。

④石灰漿擦刷可以將工件表面晶格充分暴露，獲得結合力良好的鍍層。⑤沖洗與揩擦，去除表面粘附的石灰。

⑥裝掛。鑄鐵件導電性差，裝掛時應接觸牢固，接觸點盡可能多設幾處，工件與工件之間的間距與其它材質電鍍件相比，略大0.3倍為好。

⑦活化。活化的目的是除去在擦刷、裝掛等工序中形成的氧化膜。配方與工藝條件：w(硫酸)=5%～10%，w(氫氟酸)=5%～7%，室溫,5～10s。

⑧流水沖洗。⑨電鍍鋅或硬鉻。
